中庭と大きなルーバーのある住まい
外観
階段
玄関
玄関
リビング
ベランダから
階段
リビング
中庭
中庭と大きなルーバーのある住まい 外観 階段 玄関 玄関 リビング ベランダから 階段 リビング 中庭

三方塞がりの狭小地、大きなルーバーと中庭|松ケ鼻町の家

[CATEGORY] 中庭のある家 狭小住宅

30坪の狭小住宅|中庭と大きなルーバーのある家

都心部の一角にある不整形で、間口が広く奥に行く程尻窄みの約30坪の台形の敷地においての計画です。可動ルーバーでプライバシの確保と開放的な中庭のある住まいへと可能性を追求してみました。

敷地の奥には光庭を設け、全面道路側には大きな縦型のアルミの可動ルーバー(電動)を設けました。光と風通しを良くしながらもプライバシーを快適にコントロールできます。

本来は、敷地の奥の中庭は二階部分に床を設けると建築面積に入ります。
工作物としての人工地盤とする事で建築面積に入らない様にできるので、グレーチングの床のデッキを設けて、二階の広間と中庭は一続きの広がりを持たせたスペースとしました。この床は下部のAVルームにも風と光を落とします。

大きな可動ルーバーと二階レベルの中庭によって、限られた敷地の中でプライバシーを確保しつつも最大限の広がりが得られました。
そのおかげで、30坪の狭小地とは思えない広がりを持った快適な中庭のある家となりました。

間取り
30坪の狭小住宅
大きな可動アルミルーバー(電動)を設け、光と風通しを良くしながらもプライバシーを快適にコントロール出来ます。敷地の奥には中庭がある30坪の狭小地での試みです。

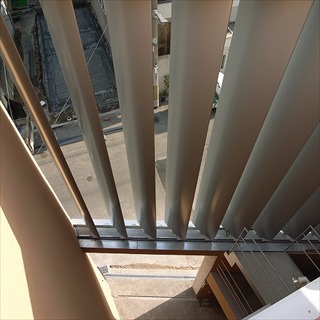

可動のルーバーで、光と風とプライバシーをコントロールします。


機能的な可動ルーバー
外部からは中庭の存在は分からない

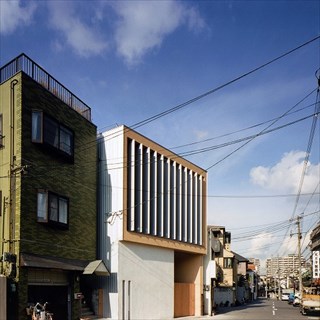

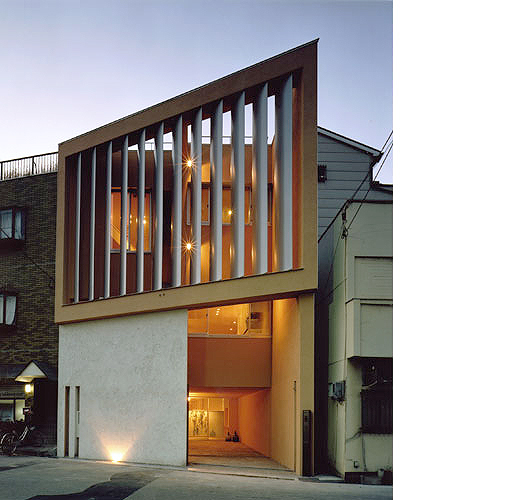

通りからみるファサード.
外部からは中庭の存在は分からない.

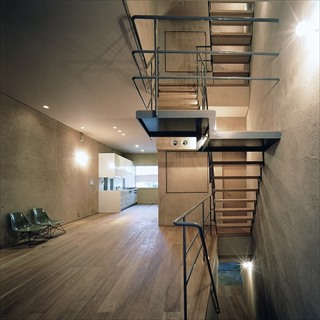

二階の広間と階段
二階の広間と階段.
天井高さは2.9m
二階広間から見る.
天井高さは,2.9m.
ファサードのスリットからの光が差し込む
玄関ポーチにはファサードのスリットからの光が差し込む.

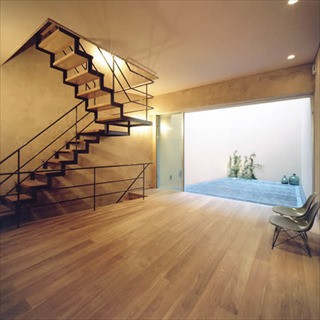

広間のスチール製の軽快な階段
広間のスチール製の軽快な階段.
二階の光庭からグレーチングの床ごしに見える
二階の光庭から,
一階のAVルームがグレーチングの床ごしに見える.

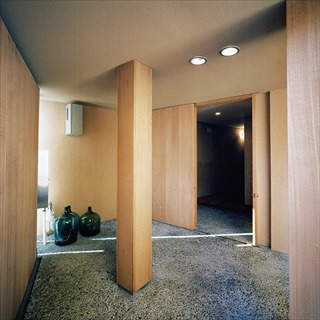

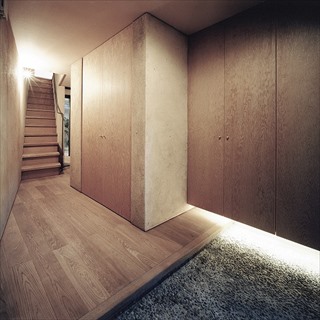

玄関ホールから階段で二階広間につながる
玄関ホールから,
階段で二階広間につながる.
透過性のあるグレーチングの床
光が差し込み壁の照り返しで室内は明るい。透過性のあるグレーチングの床で一階のAVルームに風と光を通します。
ルーバー越しに街路を見る
前庭の吹き抜けより、ルーバーごしに街路を見る風景。
グレーチング床の下は人工地盤
AVルームより見る.
グレーチング床の下は人工地盤.
光と風が通り抜ける
AVルームよりグレーチングを見上げる.
光と風が通り抜ける.
ルーバー越しに表情が見え隠れする
ルーバー越しに表情が見え隠れする.
魅力的な屋上デッキと家庭菜園が可能
30坪の狭小地にも、魅力的な屋上デッキと家庭菜園が可能です.
スイカ,イチゴ,ナス,キュウリ,シシトウ等々.日当たりが良いのですくすくと成長する.
屋上デッキと家庭菜園
屋上デッキと家庭菜園.
エントランス前庭の外部吹き抜け
エントランス前庭の外部吹き抜け.

30坪の狭小住宅
中庭と大きなルーバーのある家

間取り

30坪の狭小住宅の間取り

建築概要

・30坪の狭小住宅|中庭と大きなルーバーのある家・建築概要





所   在 大阪市天王寺区

用   途 住宅(4LDK+中庭+土間+屋上庭園)

構   造 鉄骨造

敷 地 面 積 30坪

建 築 面 積 61.58 m2

建 蔽 率   59.56%

延 床 面 積 155.93 m2

各階床面積 1階  37.85 m2

2階  53.81 m2

3階  56.68 m2

塔屋  7.59 m2

地域・地区 第二種中高層住居専用地域

準防火地域



・中庭と大きなルーバーのある家が

エアスタイルコンテスト2008 特別賞

(ダイキン工業)を受賞(2009.02.10)
